کیت برق مستقیم دوربین خودرو 70mai مدل UP06

70mai Adjustable Hardwire Kit UP06

برق مستقیم دوربین خودرو، با کنترل روشن ولتاژ باتری

کیت 70mai UP06 دوربین سازگار را از جعبه فیوز خودرو تغذیه می‌کند، ولتاژ باتری را روی نمایشگر سه‌رقمی نشان می‌دهد و برای قطع برق در افت ولتاژ سه سطح انتخابی دارد. خروجی آن USB‑C با ولتاژ ۵ ولت و جریان ۲.۴ آمپر است.

UP06 دقیقاً چه کاری انجام می‌دهد؟

در زمان رانندگی، ماژول از مسیر VCC، ACC و اتصال بدنه به جعبه فیوز متصل می‌شود و جای استفاده دائمی از سوکت فندکی را می‌گیرد. برای حالت پارک نیز برق دوربین سازگار را نگه می‌دارد و وقتی ولتاژ باتری بیش از سه دقیقه از آستانه انتخاب‌شده پایین‌تر بماند، خروجی را قطع می‌کند.

سه آستانه قطع برای باتری ۱۲ و ۲۴ ولتی

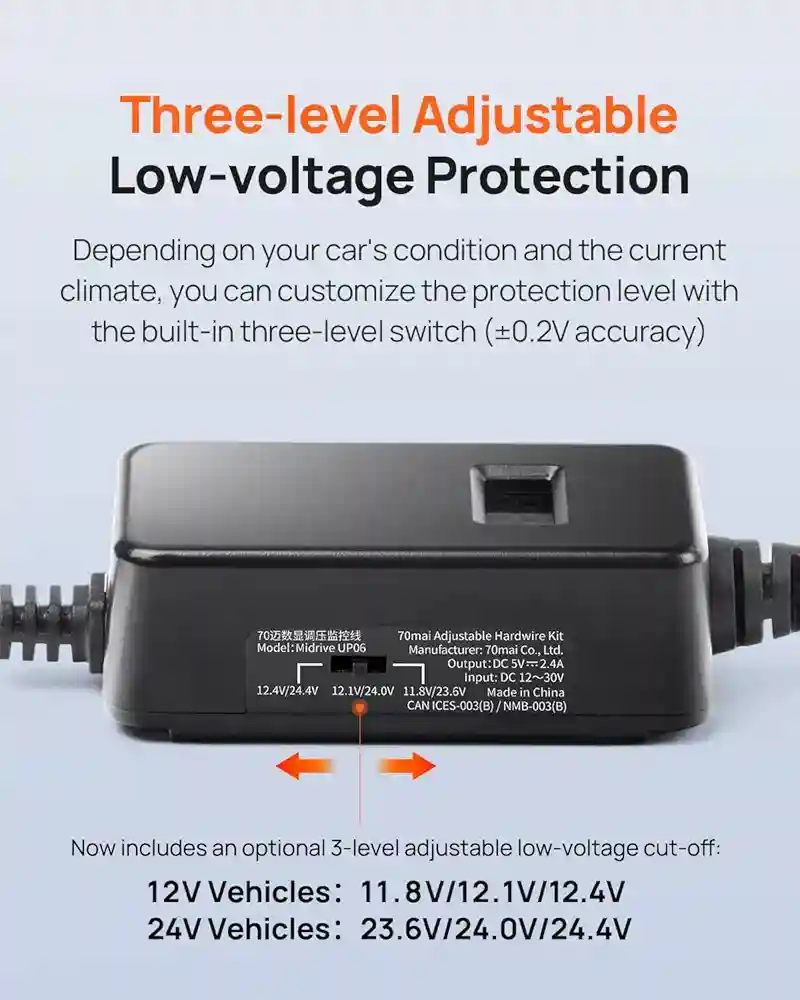

کلید روی بدنه، سه جفت آستانه را انتخاب می‌کند. برای خودرو ۱۲ ولتی، گزینه‌ها ۱۱.۸، ۱۲.۱ و ۱۲.۴ ولت هستند؛ برای سامانه ۲۴ ولتی، همان سه وضعیت به‌ترتیب ۲۳.۶، ۲۴.۰ و ۲۴.۴ ولت‌اند. دقت اعلامی آستانه قطع ±۰.۲ ولت است.

انتخاب آستانه باید با وضعیت باتری، دمای محیط و راهنمای خودرو هماهنگ باشد. آستانه بالاتر معمولاً زودتر برق دوربین را قطع می‌کند و حاشیه بیشتری برای باتری باقی می‌گذارد؛ اما زمان ضبط پارک می‌تواند کوتاه‌تر شود.

نمایشگر ولتاژ چه چیزی را نشان می‌دهد؟

نمایشگر روشن سه‌رقمی، ولتاژ لحظه‌ای باتری را نشان می‌دهد. 70mai دقت نمایش را ±۰.۱ ولت اعلام کرده و توضیح داده است که به‌دلیل تلرانس نمایشگر، عدد دیده‌شده ممکن است کمی کمتر از مقدار واقعی باشد؛ این اختلاف کوچک به‌تنهایی نشانه خرابی دستگاه نیست.

نمایش ولتاژ برای مشاهده افت‌های غیرعادی کمک‌کننده است، اما جای تست تخصصی سلامت باتری یا دینام را نمی‌گیرد.

سازگاری: نوع درگاه را قبل از نام مدل بررسی کنید

عبارت رسمی 70mai برای این محصول «تمام دوربین‌های 70mai دارای Type‑C» است. فهرست تصویری سازنده مدل‌هایی مانند 4K T800، X800، A810، A800SE، A510، A500S، A410، M310، M500 و M200 را نشان می‌دهد؛ این فهرست می‌تواند با عرضه مدل‌های جدید کامل‌تر شود.

برای جلوگیری از خرید اشتباه، تنها به نام دوربین اکتفا نکنید: درگاه برق دوربین باید USB‑C باشد و قابلیت پارکینگ همان مدل نیز باید در دفترچه یا صفحه رسمی آن تأیید شده باشد.

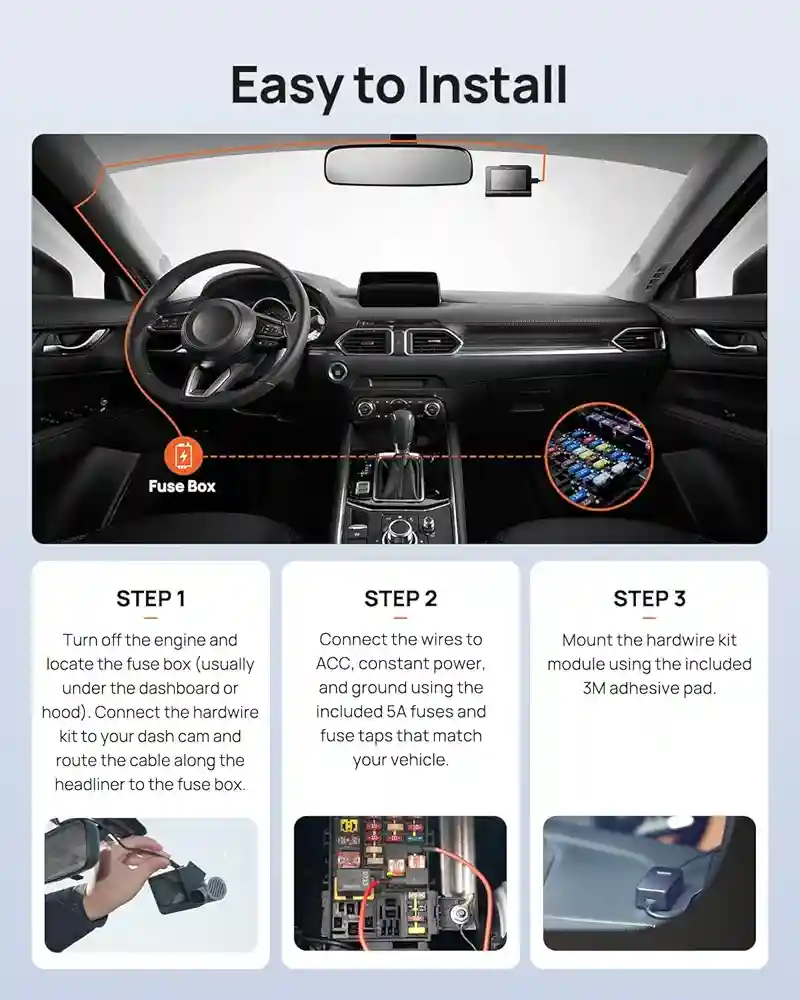

نصب به جعبه فیوز؛ کاری برای فرد آشنا با برق خودرو

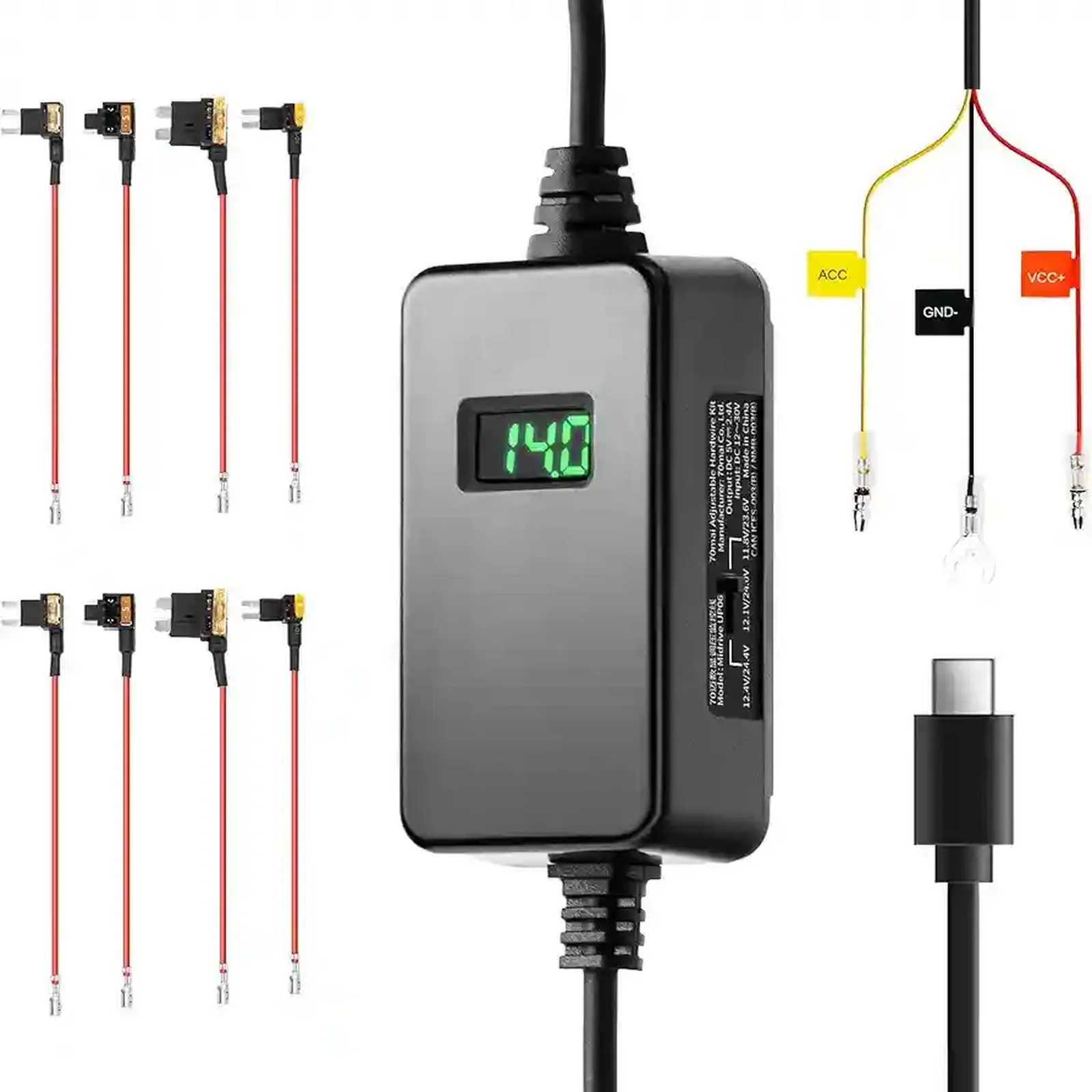

سه سیم اصلی شامل ACC زرد، VCC+ قرمز و GND مشکی است. سیم ACC به برق وابسته به وضعیت سوئیچ، VCC+ به برق دائم و GND به اتصال بدنه مناسب وصل می‌شود. جای فیوزها و قطب‌بندی در خودروها یکسان نیست؛ اتصال اشتباه می‌تواند باعث کارکرد نادرست یا آسیب شود.

1. خودرو را خاموش کنید و با دفترچه خودرو، محل و نوع جعبه فیوز را پیدا کنید.
2. کابل را بدون مزاحمت برای دید راننده و بدون عبور از مسیر بازشدن ایربگ پرده‌ای هدایت کنید.
3. از فیوزتپ متناسب و فیوز ۵ آمپر همراه استفاده کنید و برق دائم، ACC و بدنه را با ابزار اندازه‌گیری تشخیص دهید.
4. ماژول را با پد 3M در محل خشک، ثابت و دور از قطعات متحرک یا بسیار داغ نصب کنید.

طول کابل و شرایط کاری

کابل سمت ورودی یک متر و کابل خروجی USB‑C سه متر طول دارد. بازه دمای کاری رسمی از منفی ۲۰ تا مثبت ۷۰ درجه سانتی‌گراد است. این مشخصات برای مسیرگذاری بهتر کمک می‌کنند، اما کابل نباید کشیده، له یا در تماس مستقیم با لبه تیز قرار گیرد.

اقلام و نوع فیوزتپ ممکن است بر اساس بسته عرضه متفاوت باشد. صفحه رسمی دو مجموعه از چهار نوع فیوزتپ استاندارد، MINI، Low‑profile و MICRO2 را همراه فیوز ۵ آمپر ذکر می‌کند؛ محتویات بسته قابل تحویل را پیش از سفارش با تصاویر و فروشنده تطبیق دهید.

پرسش‌های متداول

جمع‌بندی پیش از خرید

70mai UP06 برای نصب تمیزتر دوربین Type‑C این برند، فعال‌ماندن قابلیت پارک در مدل‌های پشتیبان و کاهش خطر تخلیه بیش از حد باتری طراحی شده است. مزیت اصلی نسبت به یک کابل ساده، نمایش ولتاژ و انتخاب سه آستانه قطع است.

پیش از سفارش، نوع درگاه دوربین، پشتیبانی آن از حالت پارک و تناسب فیوزتپ با خودروی خود را بررسی کنید. برای مشاهده دیگر تجهیزات این بخش، به صفحه لوازم جانبی خودرو بروید.
